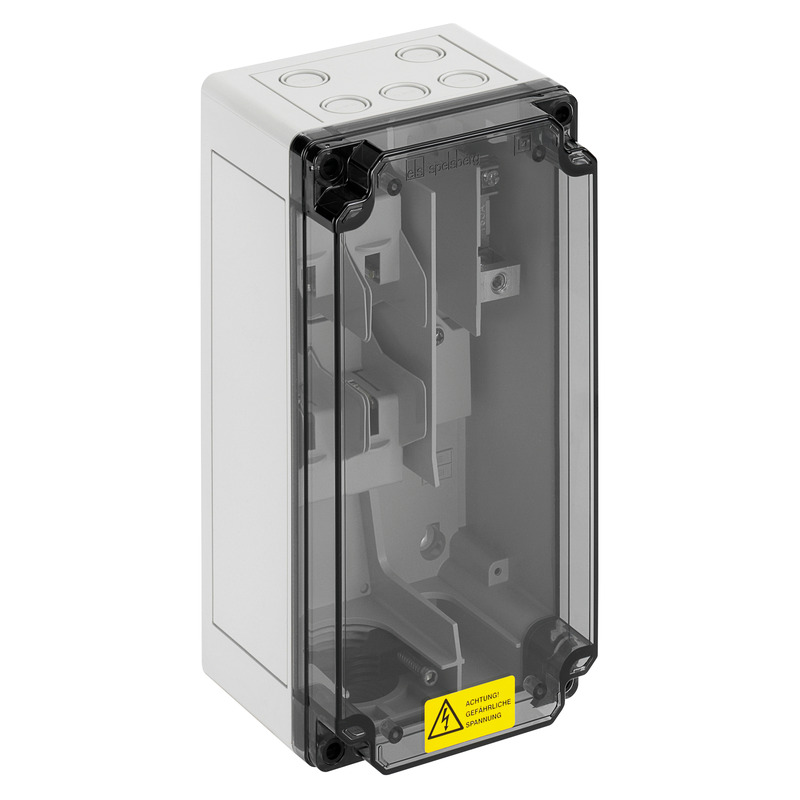

Kleinkabelhausanschlusskasten SVi H 21R-t (59302101) Liitäntäteho max 4,6kVA: Spelsberg

Syöttökaapelin kytkentäkotelona

SVi H 21R-t

Tuotenumero: 59302101 | Mitat: 150 x 300 x 137 mm

Verkkoliitäntäkotelo, 230 V:n kolmivaiheverkolle (L1-L2-PE), In=25 A, lmax=63 A, varustelu: 2 x NH00 sulake-elementti, 1 x PE-liitin, 1 x pysäköinti 2 langalle
Liitännät, syöttöjohdin: Kehysliitin (6–50 mm² CU, 10–50 mm² AL)
Liittimet, lähtö: Puristusliitos (2 x 2,5-50mm² CU)

läpinäkyvä kansi

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC 400 V
Suojausluokka II
Kotelointiluokka IP54
UL Type Rating ei tied.

Mitat

Leveys 150 mm
Pituus 300 mm
Korkeus 137 mm
Paino 1.6614 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Kiinnitystapa Pinta-asennettu
Iskunkestävyysluokka IK07

Ympäristöolosuhteet

Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902370016
Packing Unit Code CT
ETIM Class EC000248
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Muovi

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
Tarkastusmerkintä VDE (DIN 0660-505)

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros pdf (602 KB)
Mittapiirros dxf (6 MB)
Mittapiirros dwg (1 MB)
Mittapiirros jpg (1 MB)

Sertifikaatti

VDE Sertifikaatti DE/EN pdf (665 KB)
CE Ilmoitus DE/EN/FR pdf (310 KB)
VDE Sertifikaatti DE/EN pdf (682 KB)
UKCA Ilmoitus EN pdf (48 KB)

CAD-tiedot

CAD-tiedot Lataa 3D-CAD-tiedot

Pyyntösi

Tietosi

Yritystiedot

CAD-muoto

Tuotteen teksti

Samanlaisia tuotteita

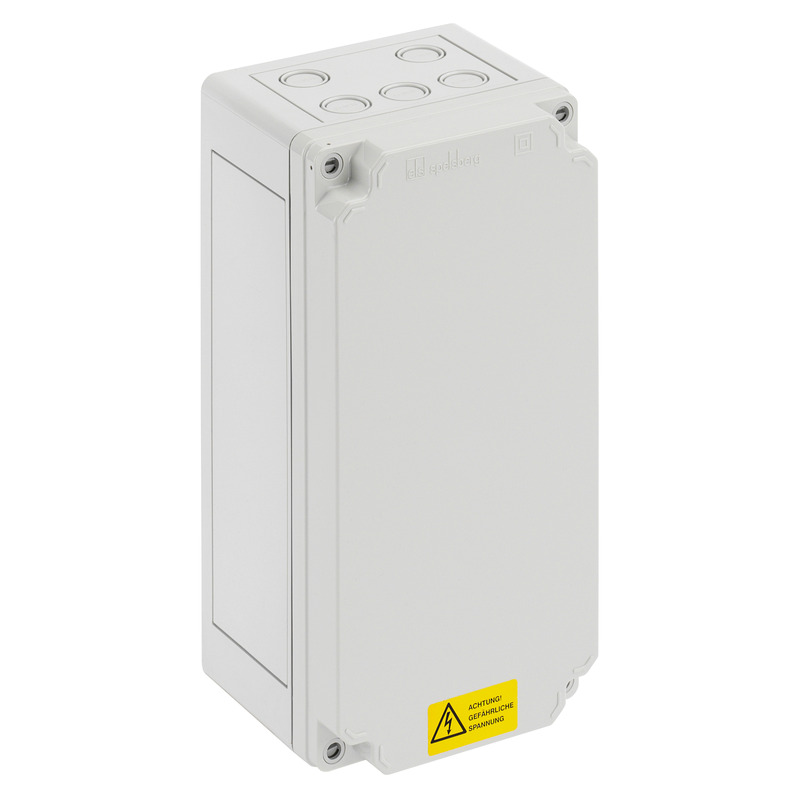

Syöttökaapelin kytkentäkotelona SVi H 21R-g

  • Mitat : 150 x 300 x 137 mm
  • Tuotenumero: 59302301

Harmaa kansi



Verkkoliitäntäkotelo, 230 V:n kolmivaiheverkolle (L1-L2-PE), In=25 A, lmax=63 A, varustelu: 2 x NH00...
