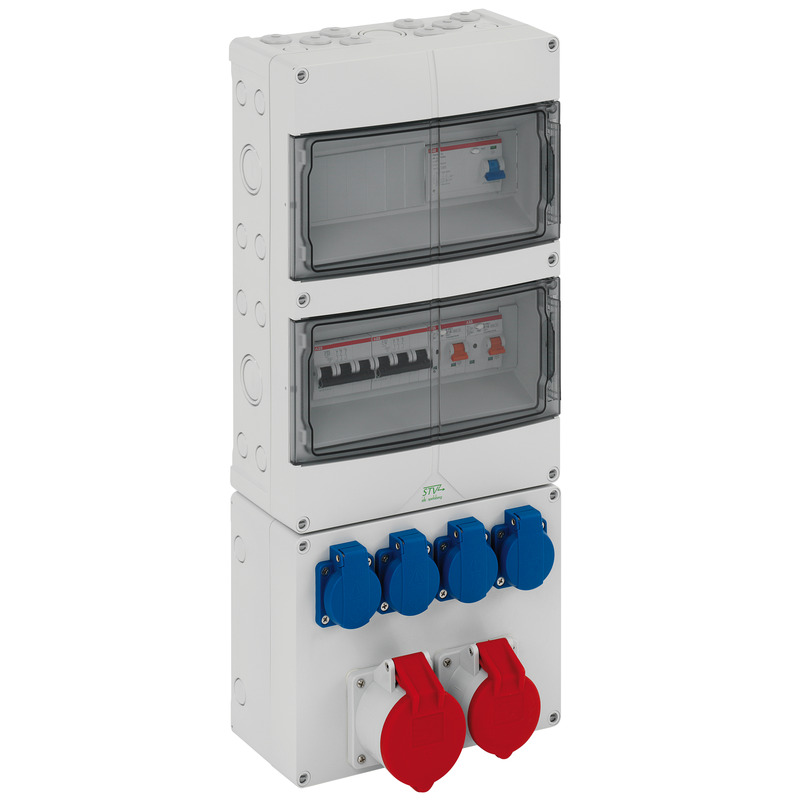

STV 1224-AFDD

Tuotenumero: 73152401 | Mitat: 250 x 570 x 122 mm

Pistorasiakeskus, Suojaluokiteltu IP44, lisäsuojaus AFDD:ltä (palosuojakytkin), valmis kytkettäväksi, EN 61439-3 mukainen, korkea mekaaninen lujuus, lämpötilankestävä, voidaan yhdistää

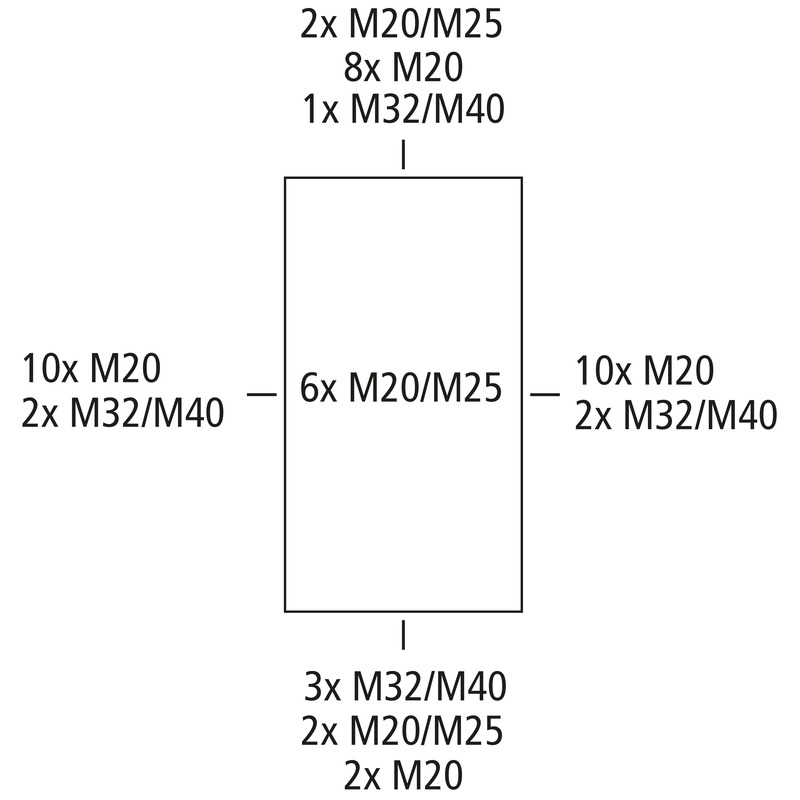

Kaapelien liitännät:
Yläosa: Kohokuvioitu 8 x M20, 2 x M20/25, 1 x M32/40
pohja: Kohokuvioitu 2 x M20, 2 x M20/25, 3 x M32/40
Vasen: Kohokuvioitu 10 x M20
oikea: Kohokuvioitu 10 x M20
Takaosa: Kohokuvioitu 6 x M20/25

Varustelu:

2 x AFDD johdonsuojakatkaisijalla B16A, 1+N-napainen
1 x Johdonsuojakatkaisija C16A, 3-napainen
1 x Johdonsuojakatkaisija C32A, 3-napainen
1 x Vikavirtasuojakytkin (RCCB), 40/0,03A, 4-napainen, tyyppi A
4 x SCHUKO^®-pistorasia (etupuolella), 230V
1 x Voimapistorasia (CEE) (etupuolella), 16A, 400V
1 x Voimapistorasia (CEE) (etupuolella), 32A, 400V

Sisältää tarvikkeet:
Kalvotiiviste: 2x M25, 2x M32, Sulkutulppa, Peitelevy ja merkintäliuska

Löydä tukkukauppa

Kojeet

Vikavirtasuojakytkin (RCCB), 40/0,03A, 4-napainen, tyyppi A	1
AFDD johdonsuojakatkaisijalla B16A, 1+N-napainen	2
Johdonsuojakatkaisija C16A, 3-napainen	1
Johdonsuojakatkaisija C32A, 3-napainen	1
SCHUKO^®-pistorasia (etupuolella), 230V	4
Voimapistorasia (CEE) (etupuolella), 16A, 400V	1
Voimapistorasia (CEE) (etupuolella), 32A, 400V	1

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Suojausluokka	II
Kotelointiluokka	IP44
N-potentiaalien lukumäärä	1
Rivien lukumäärä	2
Jakoyksiköiden lukumäärä riviä kohden	12
N-puristusliitoksella/kiristimellä	kyllä
PE-puristusliitoksella/kiristimellä	kyllä

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	250 mm
Pituus	570 mm
Korkeus	122 mm
Sisäkorkeus	95 mm
Paino	5.145 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	850 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK08

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902607570
Packing Unit Code	CT
ETIM Class	EC000379
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti
