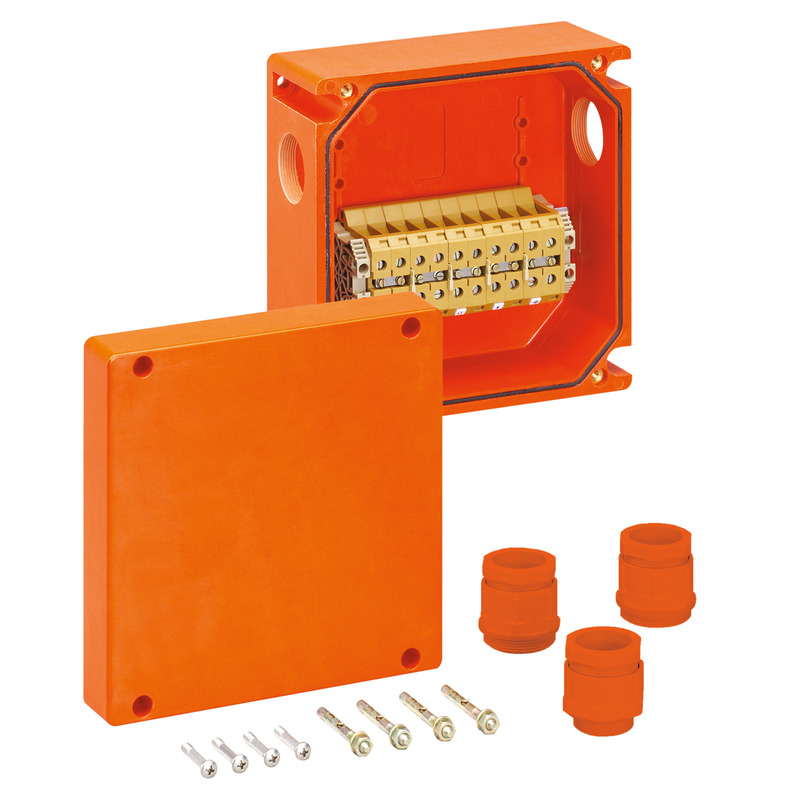

WKE 403 RK WKE 403 RK

kytkentäkotelona

WKE 403 RK

Tuotenumero: 86240301 | Mitat: 200 x 200 x 110 mm

E-numero: 1622031

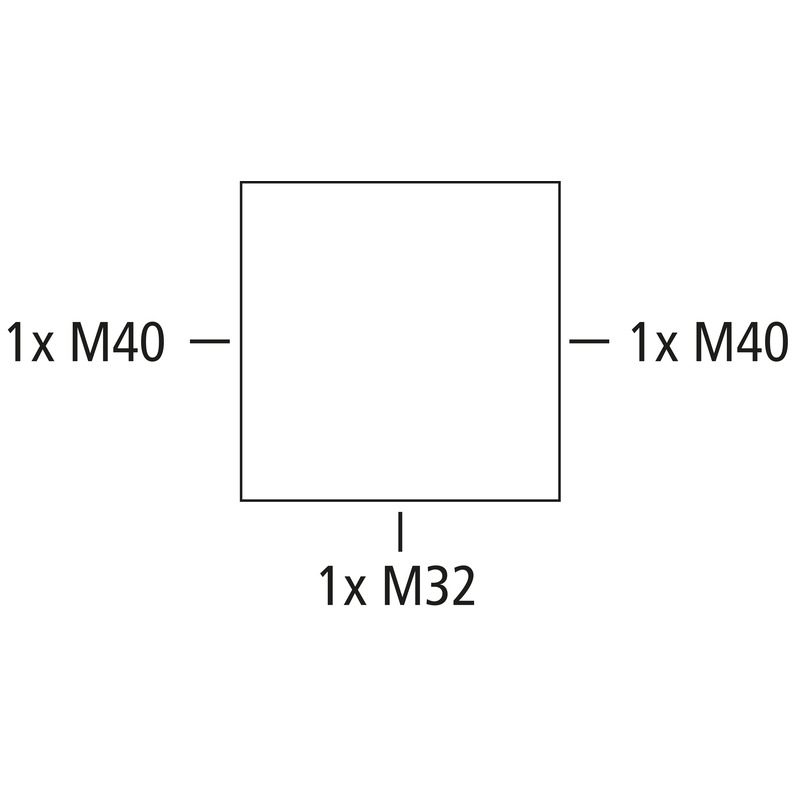

kytkentäkotelona, Suojaluokiteltu IP66, Ui=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), M32/M40, (3 Sivuilla), Ulkoiset kiinnityspisteet, E30 luokituksella DIN 4102 osan 12 mukaisesti, kotelo ja riviliitin on valmistettu halogeenivapaasta erityisestä lämpökovettuvasta muovista

oranssi, Jakorasia 5-napainen, kiinnityskapasiteetti nastaa kohti 4 x 4 - 16 mm²

Sisältää tarvikkeet:
kaksi M40 holkkitiivistettä, 17 - 27 mm kaapeleille, yksi M32 holkkitiiviste, 17 - 26 mm kaapeleille, kiila-ankkuripakkaus ø 6 mm

Sähköiset ominaisuudet

Nimellisjännite AC 450 V
Nimellisjännite DC 450 V
pienin johtimen poikkipinta-ala 4 mm²
johtimen max poikkipinta-ala 16 mm²
pienin johtimen poikkipinta-ala 4 mm²
Johtimen max poikkipinta-ala 16 mm²
Suojausluokka II
Kotelointiluokka IP66
suojattu haaroitus ei
Luokka, järjestelmän paloluokka E30
Napojen määrä (T-kappale) 5
Napojen määrä (läpisyöttö) 5
UL Type Rating ei tied.
Sulakkeiden määrä T-kappaleessa 0

Värit

Pohja-osan väri oranssi
Kannen väri oranssi

Lisäominaisuudet

Käyttöalueet Liittimet ja T-kappaleet

Mitat

Leveys 200 mm
Pituus 200 mm
Korkeus 110 mm
Paino 3.75 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä kyllä
Halogeeniton kyllä
Syttyvyysluokka UL94: n mukaan V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan 960 °C

Mekaaniset ominaisuudet

Kiinnitystapa Seinä-/kattoasennus
Iskunkestävyysluokka IK08
Sinetöitävissä ei
Kansiruuvin vääntömomentti 2.5 Nm
Kiinnitys Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa 95 %
Max suhteellinen ilmankosteus 40°C:ssa 50 %
Ympäristön lämpötila min. -25 °C
Ympäristön lämpötila max. 40 °C
Ympäristön lämpötila 24h 35 °C
Asennuspaikka katettu ulkotila

Sales Information

EAN 4013902907595
Packing Unit Code CT
ETIM Class EC002600
Tullitariffinumero 85369095

Materiaali

Pohja-osan materiaali Duroplasti
Kannen materiaali Duroplasti
Tiivisteen materiaali Polyuretaani
Kansiruuvin materiaali Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Lataa tietolomake

Lataa tietolomake

Asennusohje

Asennusohjeet DE pdf (894 KB)

Mittalehti

Mittapiirros pdf (77 KB)
Mittapiirros dxf (1 MB)
Mittapiirros dwg (254 KB)
Mittapiirros jpg (1 MB)

Sertifikaatti

MPA Testitodistus UKr pdf (1 MB)
CE Ilmoitus DE/EN/FR pdf (218 KB)
VDE Sertifikaatti DE/EN pdf (601 KB)
CE Ilmoitus DE/EN/PL pdf (314 KB)
MPA Testitodistus DE pdf (16 MB)
MPA Testitodistus DE pdf (3 MB)
UKCA Ilmoitus EN pdf (49 KB)

Lisävarusteet

Kiinnityskorvakepakkaus - WKE 200 ABL

Kiinnityskorvakepakkaus WKE 200 ABL

  • Mitat : 25 x 77,1 x 10,3 mm
  • Tuotenumero: 86040001

Kiinnityskorvakepakkaus V2A, WKE 200 ... WKE 400:lle, materiaali...



Kiinnityskorvakepakkaus V2A
