kytkentäkotelona

WKE 6 - Duo 3 x 16²

Tuotenumero: 86760001 | Mitat: 200 x 250 x 120 mm

E-numero: 1622112

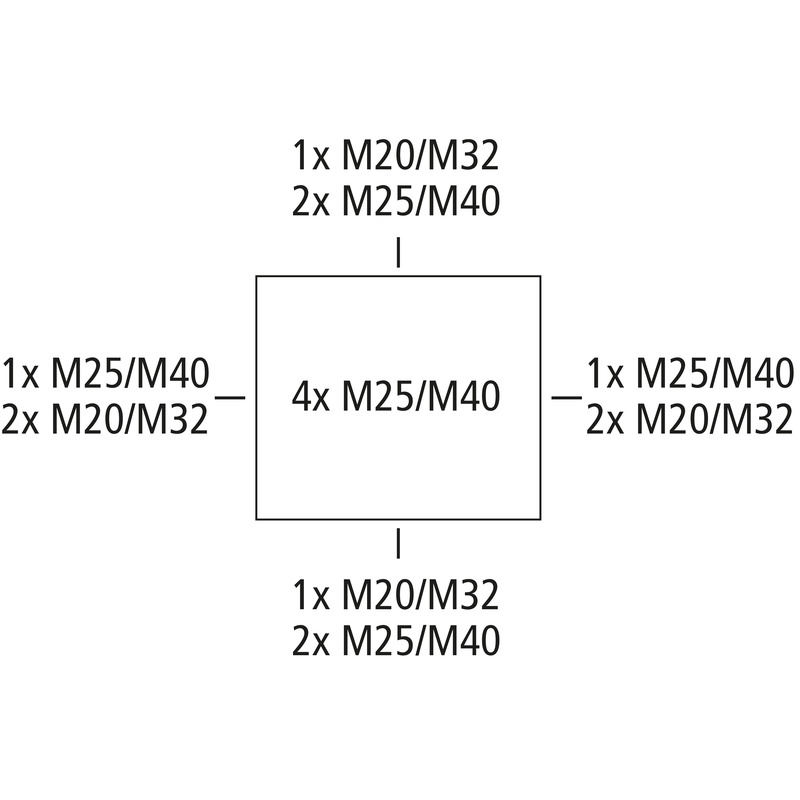

kytkentäkotelona, Suojaluokiteltu IP66, U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Metriset läpilyöntiaihiot, M20/M25/M32/M40, (4 Takana, 12 Sivuilla), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Halogeeniton kotelo erityisestä kestomuovista, liittimet korkean lämpötilan kestävästä erikoiskeraamista, universaalisti sijoitettava liitinpidike

oranssi, Kytkentärasia, 3-napainen, 1,5 - 16 mm², kytkentärasia 3-napainen 1,5 - 16 mm², puristettavien johtojen määrä nastaa kohti: 20 x 1,5² / 16 x 2,5² / 12 x 4² / 8 x 6² / 4 x 10² / 4 x 16²

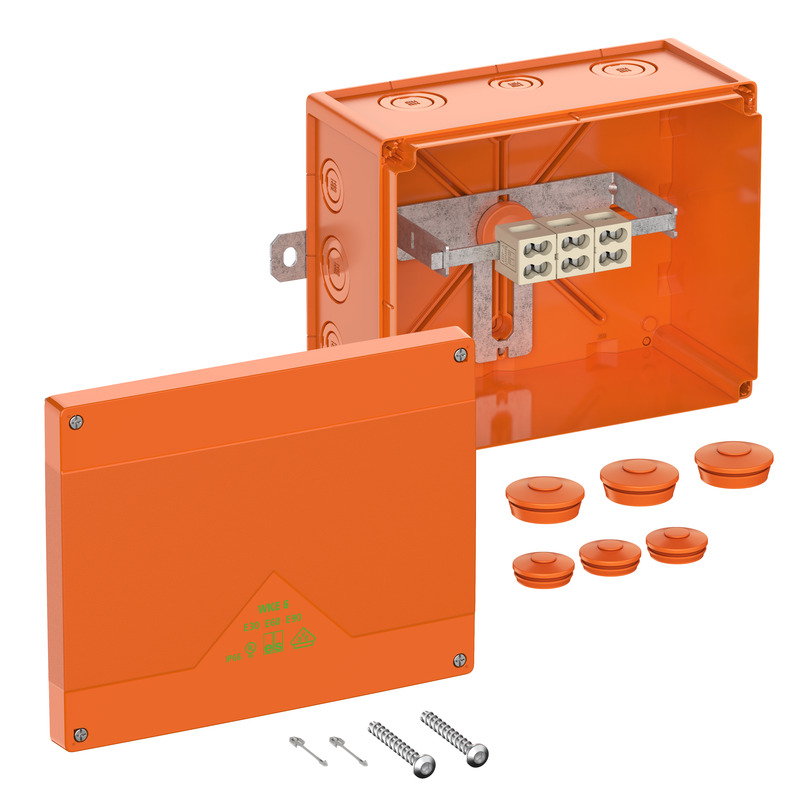

Sisältää tarvikkeet:
kansivarmistus, ruuviankkuri, 3 kaksoiskalvotukea IP66 M32 sopii tiivistysvälille 13 - 21 mm, 3 kaksoiskalvotukea IP66 M40 sopii tiivistysvälille 17 - 28 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	1,5 mm²
johtimen max poikkipinta-ala	16 mm²
pienin johtimen poikkipinta-ala	1,5 mm²
Johtimen max poikkipinta-ala	16 mm²
Suojausluokka	II
Kotelointiluokka	IP66
suojattu haaroitus	ei
Luokka, järjestelmän paloluokka	E30/E60/E90
Napojen määrä (T-kappale)	3
Napojen määrä (läpisyöttö)	3
UL Type Rating	muut
Sulakkeiden määrä T-kappaleessa	0

Värit

Pohja-osan väri	oranssi
Kannen väri	oranssi

Lisäominaisuudet

Käyttöalueet	Liittimet ja T-kappaleet

Mitat

Leveys	200 mm
Pituus	250 mm
Korkeus	120 mm
Sisäpituus	235 mm
Sisäleveys	185 mm
Sisäkorkeus	102 mm
Paino	1.415 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902631261
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	UL-EU (EN 62208)
