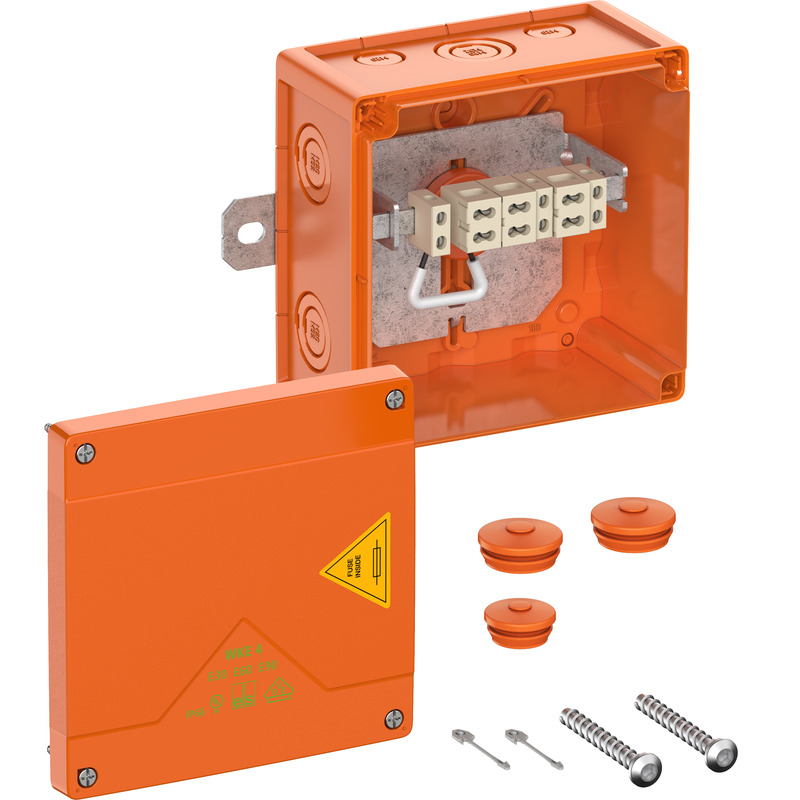

kytkentäkotelona

WKE 4 - 5/3 x 6² 1SB

Tuotenumero: 86912101 | Mitat: 150 x 150 x 85 mm

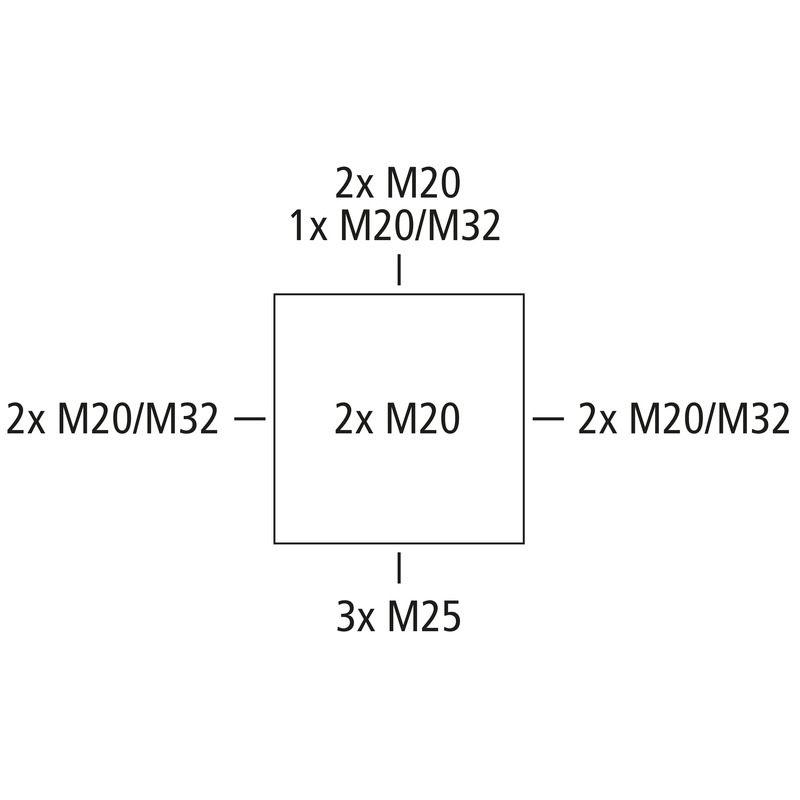

kytkentäkotelona, Suojaluokiteltu IP66, U_i=450 V AC, Sertifioitu UL-EU (EN 62208), UL-EU (EN 61439-1/-2), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 12 Sivuilla), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Halogeeniton kotelo erityisestä kestomuovista, liittimet korkean lämpötilan kestävästä erikoiskeraamista, universaalisti sijoitettava liitinpidike

oranssi, Kytkentärasia 5-napainen 0,5 - 6 mm², kytkentärasia 3-napainen 0,5 - 6 mm², sulake haarassa 1 x 2A (sisäinen, 1 x WKE BS F2A, 86300101), kiinnitettävien johtimien määrä liitinkohtaa kohti: 4 x 0,5² / 2 x 0,75² / 3 x 1² / 3 x 1,5² / 1 x 2,5² / 1 x 4² / 1 x 6²

Sisältää tarvikkeet:
Kansivarmistus, ruuviankkuri, 1 kaksoiskalvotuki M25 IP66 sopii tiivistysvälille 9 - 17 mm, 2 kaksoiskalvotuki M32 IP66 sopii tiivistysvälille 13 - 21 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,5 mm²
johtimen max poikkipinta-ala	6 mm²
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	6 mm²
Suojausluokka	II
Kotelointiluokka	IP66
suojattu haaroitus	kyllä
Luokka, järjestelmän paloluokka	E30/E60/E90
Napojen määrä (T-kappale)	3
Napojen määrä (läpisyöttö)	5
UL Type Rating	muut
Sulakkeiden määrä T-kappaleessa	1

Värit

Pohja-osan väri	oranssi
Kannen väri	oranssi

Lisäominaisuudet

Käyttöalueet	Suojattu T-kappale

Mitat

Leveys	150 mm
Pituus	150 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	67 mm
Paino	0.734 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902631483
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)
