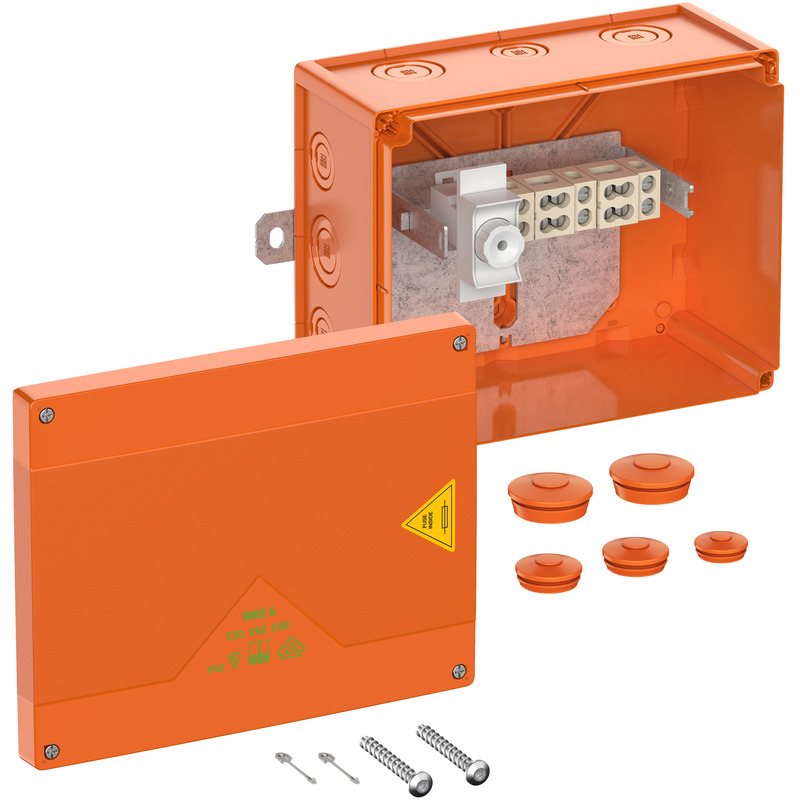

kytkentäkotelona

WKE 6 - 5/3 x 16² 1D0

Tuotenumero: 86932120 | Mitat: 200 x 250 x 120 mm

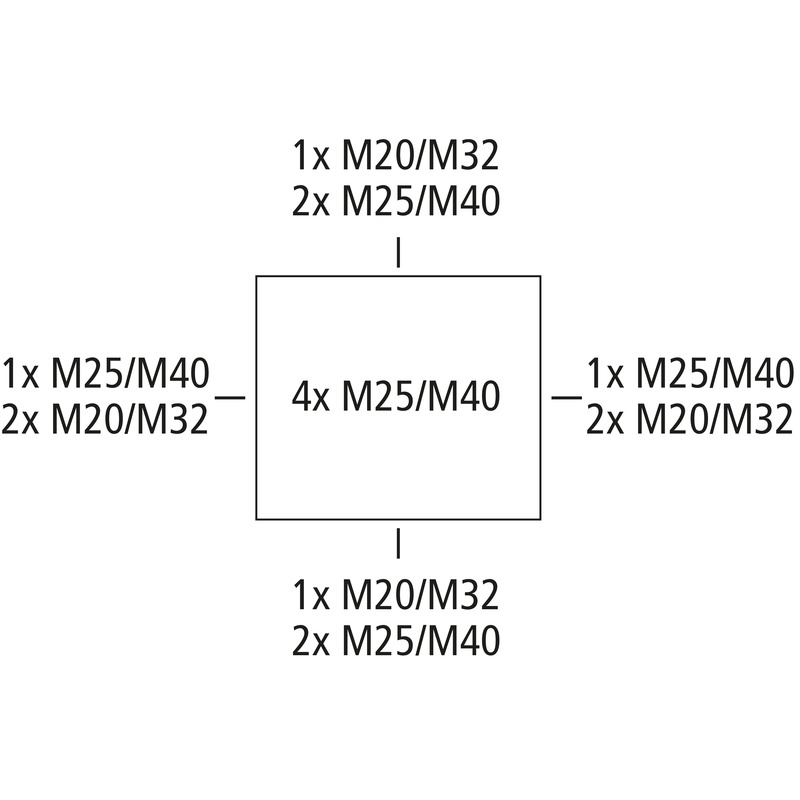

kytkentäkotelona, Suojaluokiteltu IP66, U_i=450 V AC, Sertifioitu UL-EU (EN 62208), UL-EU (EN 61439-1/-2), M20/M25/M32/M40, (4 Takana, 12 Sivuilla), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Halogeeniton kotelo erityisestä kestomuovista, liittimet korkean lämpötilan kestävästä erikoiskeraamista, universaalisti sijoitettava liitinpidike

oranssi, Kytkentärasia 5-napainen 1,5 - 16 mm², kytkentärasia 3-napainen 1,5 - 10 mm², sulake haarassa 1 x pistorasia D01 (ilman sisäkettä), kiinnitettyjen johtojen määrä liitinkohtaa kohti 5 x 1,5² / 4 x 2,5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²

Sisältää tarvikkeet:
Kansivarmistus, ruuviankkuri, 1 kaksoiskalvotuki M25 IP66 sopii tiivistysvälille 9 - 17 mm, 2 kaksoiskalvotukea M32 sopii tiivistysvälille 13 -21 mm, 2 kaksoiskalvotukea M40 IP66 sopii tiivistysvälille 17 - 28 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	1,5 mm²
johtimen max poikkipinta-ala	4 mm²
pienin johtimen poikkipinta-ala	1,5 mm²
Johtimen max poikkipinta-ala	16 mm²
Suojausluokka	II
Kotelointiluokka	IP66
suojattu haaroitus	kyllä
Luokka, järjestelmän paloluokka	E30/E60/E90
Napojen määrä (T-kappale)	3
Napojen määrä (läpisyöttö)	5
UL Type Rating	muut
Sulakkeiden määrä T-kappaleessa	1

Värit

Pohja-osan väri	oranssi
Kannen väri	oranssi

Lisäominaisuudet

Käyttöalueet	Suojattu T-kappale

Mitat

Leveys	200 mm
Pituus	250 mm
Korkeus	120 mm
Sisäpituus	235 mm
Sisäleveys	185 mm
Sisäkorkeus	102 mm
Paino	1.549 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902631544
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	UL-EU (EN 62208)
Tarkastusmerkintä	UL-EU (EN 61439-1/-2)

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	pdf (1 MB)
Mittapiirros	dxf (15 MB)
Mittapiirros	dwg (3 MB)
Mittapiirros	jpg (1 MB)

Sertifikaatti

MPA Testitodistus DE	pdf (4 MB)
UL-EU Sertifikaatti (EN-Standard) EN	pdf (331 KB)
UL Sertifikaatti (EN62208) EN	pdf (343 KB)
CE Ilmoitus DE/EN/FR	pdf (46 KB)
UKCA Ilmoitus EN	pdf (48 KB)
MPA Testitodistus EN	pdf (4 MB)
Sertifikaatti DE	pdf (456 KB)
CE Ilmoitus DE/EN/PL	pdf (60 KB)
