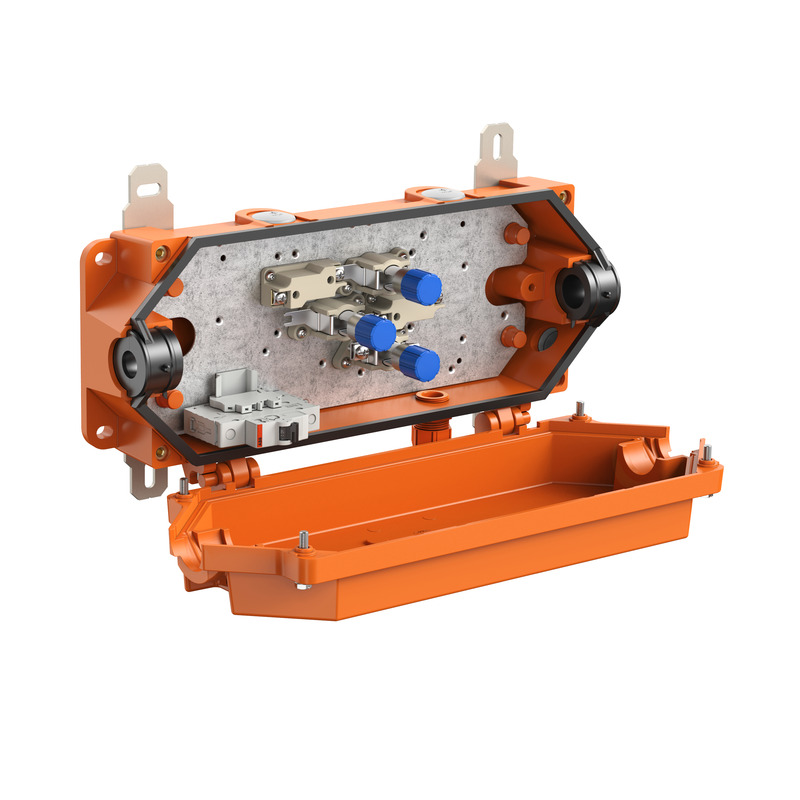

WKE Rapid-Box HT 1x3 16² 1F

Tuotenumero: 30232116 | Mitat: 190 x 447 x 105 mm

kytkentäkotelona, Suojaluokiteltu IP66/IP67, U_i=400 V AC, M25, (5 Sivuilla), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Teollisuusympäristöön ja tunnelisovelluksiin asennuksiin, paine- ja imutiivis Gotthard-ohjeen mukaisesti. Halogeeniton kotelo erityisestä lämpökovettuvasta muovista, liittimet erityisestä korkeita lämpötiloja kestävästä keramiikasta. Ulkoiset kiinnityskorvakkeet ja kansiruuvit ruostumatonta terästä 1.4571

oranssi, Läpivienti: 3-napainen liitin vaipalliselle johtimelle: Kiristysalue vaipalliselle johtimille 2,5 mm² - 25 mm², kiristysalue kuoritulle johtimelle 2,5 mm² - 16 mm², nimellisvirta 63A. Sulake- ja takaisinkytkentäliitäntä 3-napainen - 6² mm, sulakesuoja 1 x katkaisijalla, unipolaarinen B16, esijohdotettu. Tiivistealue, pääkaapeli: 17-22mm

Sisältää tarvikkeet:
2 x holkkitiiviste M25, tiivistysalue 9-16mm
3 x sulkutulppa M25

Löydä tukkukauppa

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC	400 V
Nimellisjännite AC	400 V
johtimen max poikkipinta-ala	2,5 mm²
Johtimen max poikkipinta-ala	16 mm²
Suojausluokka	II
Kotelointiluokka	IP66/IP67
Luokka, järjestelmän paloluokka	E30/E60/E90

Värit

Pohja-osan väri	oranssi
Kannen väri	oranssi

Mitat

Leveys	190 mm
Pituus	447 mm
Korkeus	105 mm
Sisäpituus	350 mm
Sisäleveys	145 mm
Sisäkorkeus	95 mm
Paino	4.4 kg

Materiaalin ominaisuudet

Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Iskunkestävyysluokka	IK09
Kansiruuvin vääntömomentti	6 Nm
Kiinnitystapa	Seinä-/kattoasennus
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	100 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902651566
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Duroplasti
Kannen materiaali	Duroplasti
Tiivisteen materiaali	Silikoni
Kansiruuvin materiaali	Ruostumaton teräs V4A
