kytkentäkotelona

WKE 4 - 8 x 1,5²

Tuotenumero: 86850801 | Mitat: 150 x 150 x 85 mm

E-numero: 1622104

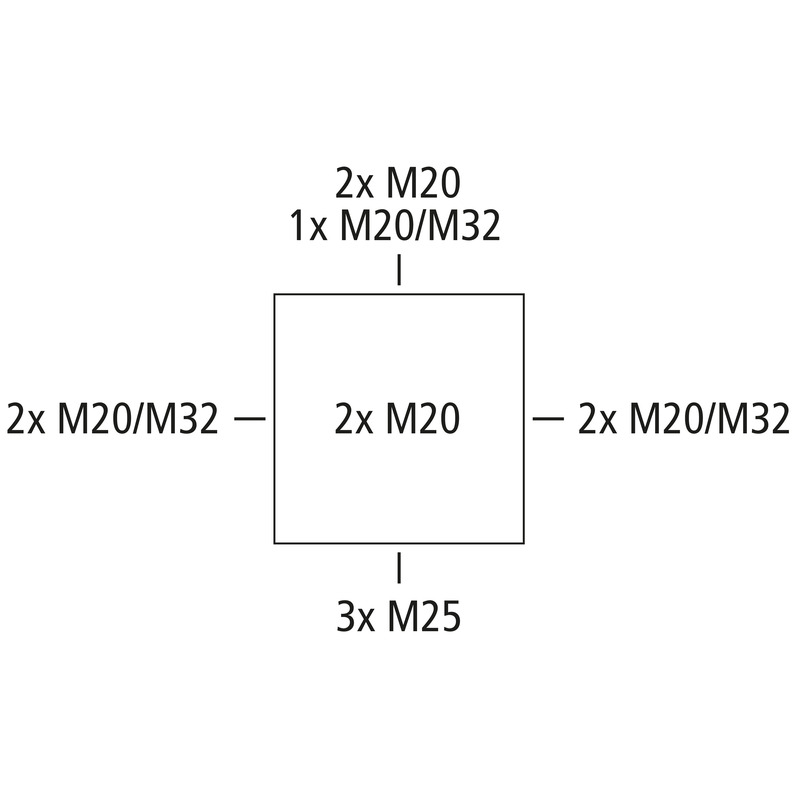

kytkentäkotelona, Suojaluokiteltu IP66, U_i=450 V AC, Sertifioitu VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Metriset läpilyöntiaihiot, M20/M25/M32, (2 Takana, 12 Sivuilla), Ulkoiset kiinnityspisteet, E30 - E 90 luokitus DIN 4102 osan 12 mukaisesti. Halogeeniton kotelo erityisestä kestomuovista, liittimet korkean lämpötilan kestävästä erikoiskeraamista, universaalisti sijoitettava liitinpidike

oranssi, Kytkentärasia, 8-napainen, 0,5 - 2,5 mm², kytkentärasia 8-napainen 0,5 - 1,5 mm², puristettavien johtimien lukumäärä napaa kohden: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 2,5²

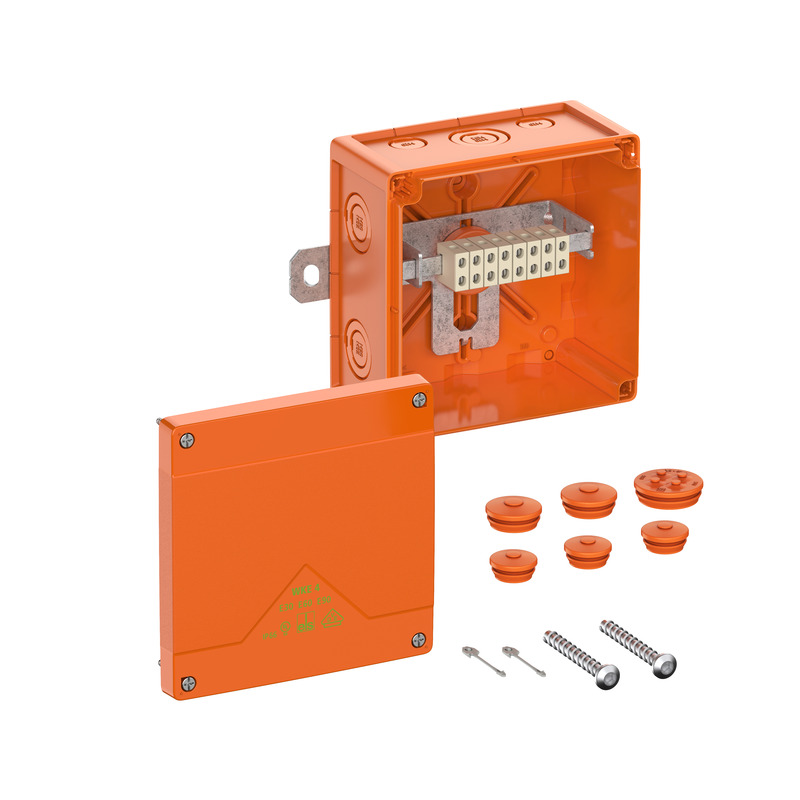

Sisältää tarvikkeet:
Kannenpidike,ruuviankkuri,kolme kaksoiskalvotiivistettä IP66 M20 tiivistysalue 7-13 mm, kaksi kaksoiskalvotiivistettä IP66 M25 tiivistysalue 9-17mm, yksi kalvotiiviste IP66 M32/4 tiivistysalue 4x3,5-6 mm

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	450 V
Nimellisjännite DC	450 V
pienin johtimen poikkipinta-ala	0,5 mm²
johtimen max poikkipinta-ala	1,5 mm²
pienin johtimen poikkipinta-ala	0,5 mm²
Johtimen max poikkipinta-ala	2,5 mm²
Suojausluokka	II
Kotelointiluokka	IP66
suojattu haaroitus	ei
Luokka, järjestelmän paloluokka	E30/E60/E90
Napojen määrä (T-kappale)	8
Napojen määrä (läpisyöttö)	8
UL Type Rating	muut
Sulakkeiden määrä T-kappaleessa	0

Värit

Pohja-osan väri	oranssi
Kannen väri	oranssi

Lisäominaisuudet

Käyttöalueet	Tiedonsiirtokaapelit

Mitat

Leveys	150 mm
Pituus	150 mm
Korkeus	85 mm
Sisäpituus	137 mm
Sisäleveys	137 mm
Sisäkorkeus	67 mm
Paino	0.727 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V0
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kiinnitys	Ulkoiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902631353
Packing Unit Code	C62
ETIM Class	EC002600
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Tarkastusmerkintä	UL-EU (EN 62208)
