STV 912-S

Tuotenumero: 72931201 | Mitat: 200 x 400 x 122 mm

Pistorasiakeskus, Suojaluokiteltu IP44, soveltuu asiakkaan asennettavaksi kiskoon asennettaviin laitteisiin, PE/N-liittimeen esijohdotetut integroidut pistorasiat, korkea mekaaninen kuormituskyky, lämpötilaherkkä, yhdistettävä, halogeeniton

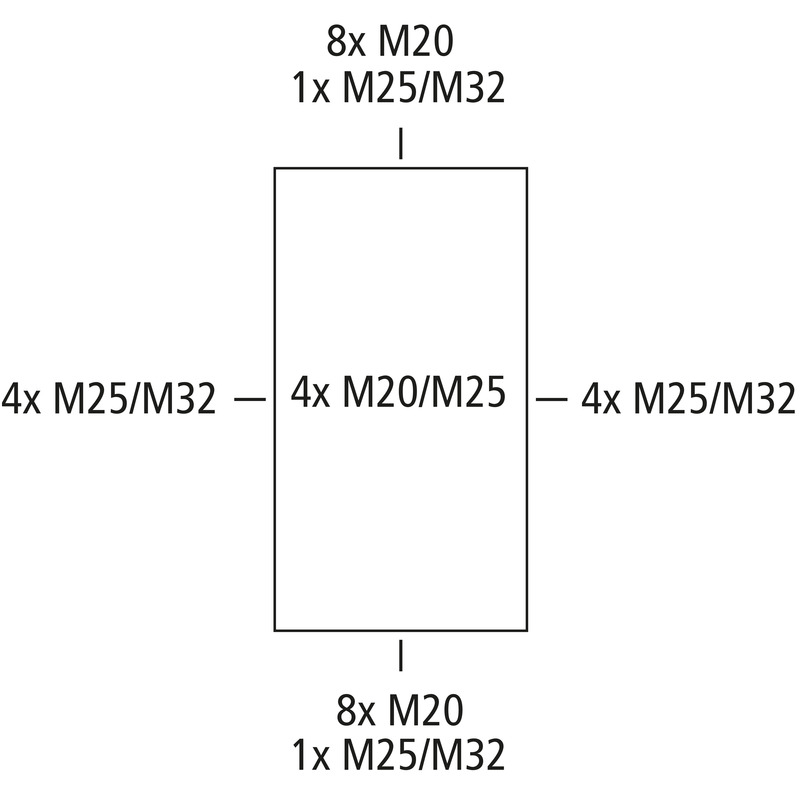

Kaapelien liitännät:
Yläosa: Kohokuvioitu 8 x M20, 1 x M25/32
pohja: Kohokuvioitu 8 x M16/20, 1 x M25/32
Vasen: Kohokuvioitu 4 x M20/25
oikea: Kohokuvioitu 4 x M20/25
Takaosa: Kohokuvioitu 4 x M20/25

saatavilla olevat moduulit: 9

Varustelu:

2 x SCHUKO^®-pistorasia (etupuolella), 230V
1 x Voimapistorasia (CEE) (etupuolella), 16A, 400V

Sisältää tarvikkeet:
Kalvotiiviste: 2x M25, 2x M32, Sulkutulppa, Peitelevy ja merkintäliuska

Löydä tukkukauppa

Kojeet

SCHUKO^®-pistorasia (etupuolella), 230V	2
Voimapistorasia (CEE) (etupuolella), 16A, 400V	1

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Suojausluokka	II
Kotelointiluokka	IP44
N-potentiaalien lukumäärä	1
Rivien lukumäärä	1
Jakoyksikköjen lukumäärä	9
Jakoyksiköiden lukumäärä riviä kohden	9
N-puristusliitoksella/kiristimellä	kyllä
PE-puristusliitoksella/kiristimellä	kyllä

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	200 mm
Pituus	400 mm
Korkeus	122 mm
Paino	1.96 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	850 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK08

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902934591
Packing Unit Code	C62
ETIM Class	EC000379
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti

Lataa tietolomake

Lataa tietolomake

Mittalehti

Mittapiirros	dxf (4 MB)
Mittapiirros	jpg (1 MB)
kytkentäkaavio	pdf (37 KB)
kytkentäkaavio	jpg (554 KB)
kytkentäkaavio	pdf (37 KB)
kytkentäkaavio	jpg (555 KB)
Mittapiirros	pdf (383 KB)
Mittapiirros	dwg (646 KB)
