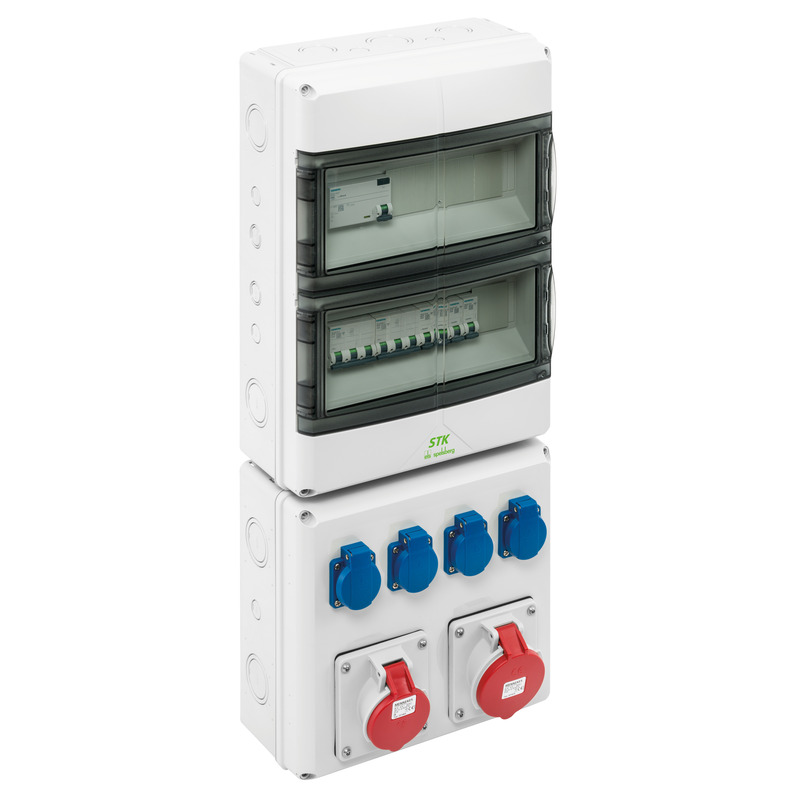

STK 2824-K1632

Tuotenumero: 73020101 | Mitat: 315 x 750 x 198 mm

Pistorasiakeskus, Suojaluokiteltu IP44, kytkentävalmis EN 61439-3 ‑standardin mukaisesti, keskuskytkentäliitin 4–25 mm², 5-napainen, kytkettävissä myös syöttövirtakaapeliin silmukoituna, kaapelien koteloon kytkemistä helpottavat ilman työkaluja irrotettavat normikiskot, 20 astetta kallistetut CEE-pistokkeet, helposti yhdistettävissä STK-lisäkoteloihin tai AK Air ‑koteloihin laippa-aukkojen (AK-F) kautta, sis. laipat

saatavilla olevat moduulit: 28

Varustelu:

4 x Johdonsuojakatkaisija C16A, 1-napainen
1 x Johdonsuojakatkaisija C16A, 3-napainen
1 x Johdonsuojakatkaisija C32A, 3-napainen
1 x Vikavirtasuojakytkin (RCCB), 40/0,03A, 4-napainen, tyyppi A
4 x SCHUKO^®-pistorasia (etupuolella), 230V
1 x Voimapistorasia (CEE) (etupuolella), 16A, 400V
1 x Voimapistorasia (CEE) (etupuolella), 32A, 400V

Löydä tukkukauppa

Kojeet

Vikavirtasuojakytkin (RCCB), 40/0,03A, 4-napainen, tyyppi A	1
Johdonsuojakatkaisija C16A, 3-napainen	1
Johdonsuojakatkaisija C32A, 3-napainen	1
SCHUKO^®-pistorasia (etupuolella), 230V	4
Voimapistorasia (CEE) (etupuolella), 16A, 400V	1
Voimapistorasia (CEE) (etupuolella), 32A, 400V	1
Johdonsuojakatkaisija C16A, 1-napainen	4

Sähköiset ominaisuudet

Mitoituskäyttöjännite AC	400 V
Nimellisjännite AC	400 V
Suojausluokka	II
Kotelointiluokka	IP44
tuuletettu	kyllä
N-potentiaalien lukumäärä	1
Rivien lukumäärä	2
Jakoyksikköjen lukumäärä	28
Jakoyksiköiden lukumäärä riviä kohden	14

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	315 mm
Pituus	750 mm
Korkeus	198 mm
Sisäleveys	295 mm
Sisäkorkeus	106 mm
Paino	8.8 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	850 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK08
Sinetöitävissä	kyllä
Kansiruuvin vääntömomentti	1.2 Nm
Laippaversio	kyllä

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	90 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902690008
Packing Unit Code	CT
ETIM Class	EC000379
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti
