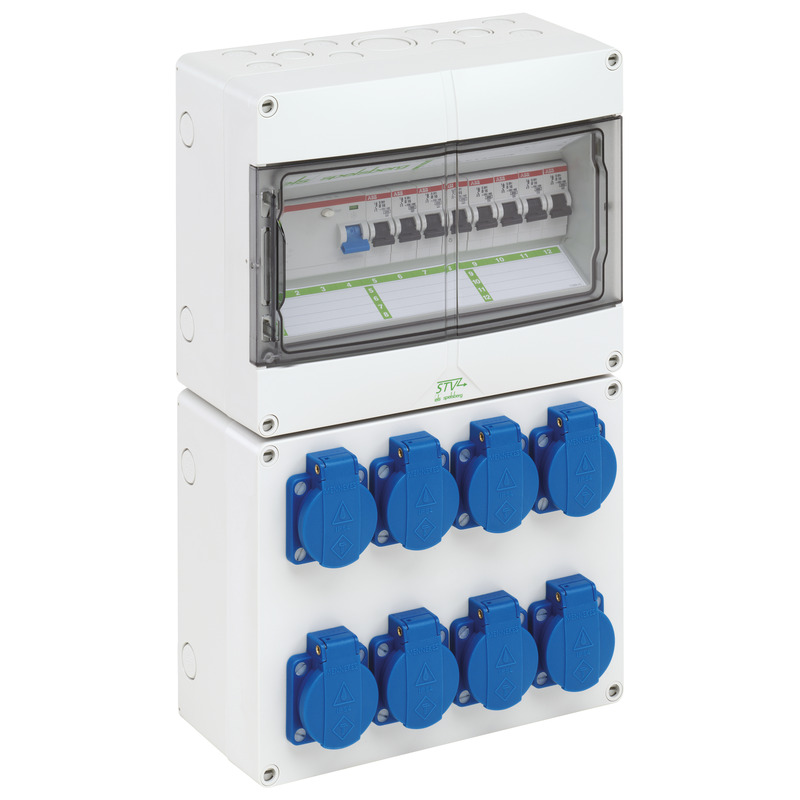

Pistorasiakeskus

STV 1208-K

Tuotenumero: 73140801 | Mitat: 250 x 400 x 122 mm

E-numero: 3429641

Pistorasiakeskus, Suojaluokiteltu IP44, valmis liitettäväksi, standardin EN 61439-3 mukaan, korkea mekaaninen lujuus, lämpötilankestävä, voidaan yhdistää

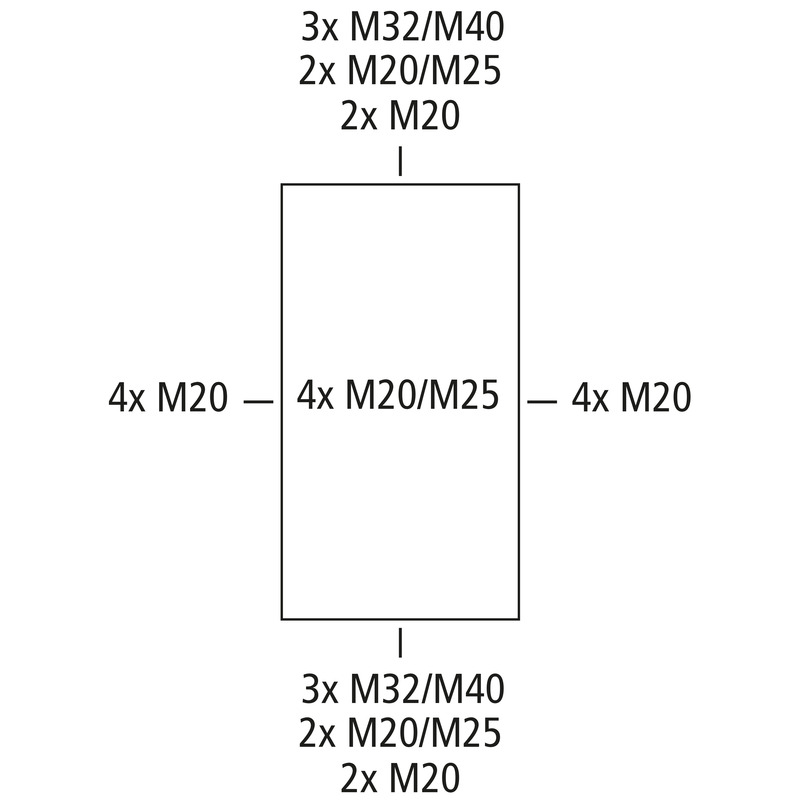

Kaapelien liitännät:
Yläosa: Kohokuvioitu 2 x M20, 2 x M20/25, 3 x M32/40
pohja: Kohokuvioitu 2 x M20, 2 x M20/25, 3 x M32/40
Vasen: Kohokuvioitu 4 x M20
oikea: Kohokuvioitu 4 x M20
Takaosa: Kohokuvioitu 4 x M20/25

Varustelu:

8 x Johdonsuojakatkaisija B16A, 1-napainen
1 x Vikavirtasuojakytkin (RCCB), 40/0,03A, 4-napainen, tyyppi A
8 x SCHUKO^®-pistorasia (etupuolella), 230V

Sisältää tarvikkeet:
Kalvotiiviste: 2x M25, 2x M32, Sulkutulppa, Peitelevy ja merkintäliuska

Löydä tukkukauppa

Kojeet

Vikavirtasuojakytkin (RCCB), 40/0,03A, 4-napainen, tyyppi A	1
Johdonsuojakatkaisija B16A, 1-napainen	8
SCHUKO^®-pistorasia (etupuolella), 230V	8

Sähköiset ominaisuudet

Nimellisjännite AC	400 V
Suojausluokka	II
Kotelointiluokka	IP44
N-potentiaalien lukumäärä	1
Rivien lukumäärä	1
Jakoyksiköiden lukumäärä riviä kohden	12
N-puristusliitoksella/kiristimellä	kyllä
PE-puristusliitoksella/kiristimellä	kyllä

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	250 mm
Pituus	400 mm
Korkeus	122 mm
Paino	3.95 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	850 °C

Mekaaniset ominaisuudet

Kiinnitystapa	Seinäasennus
Iskunkestävyysluokka	IK08

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-25 °C
Ympäristön lämpötila max.	40 °C
Ympäristön lämpötila 24h	35 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902934720
Packing Unit Code	CT
ETIM Class	EC000379
Tullitariffinumero	85369095

Materiaali

Pohja-osan materiaali	Polykarbonaatti, lasikuituvahvistettu
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Polyamidi, lasikuituvahvistettu
Kääntöikkunan materiaali	Polykarbonaatti
