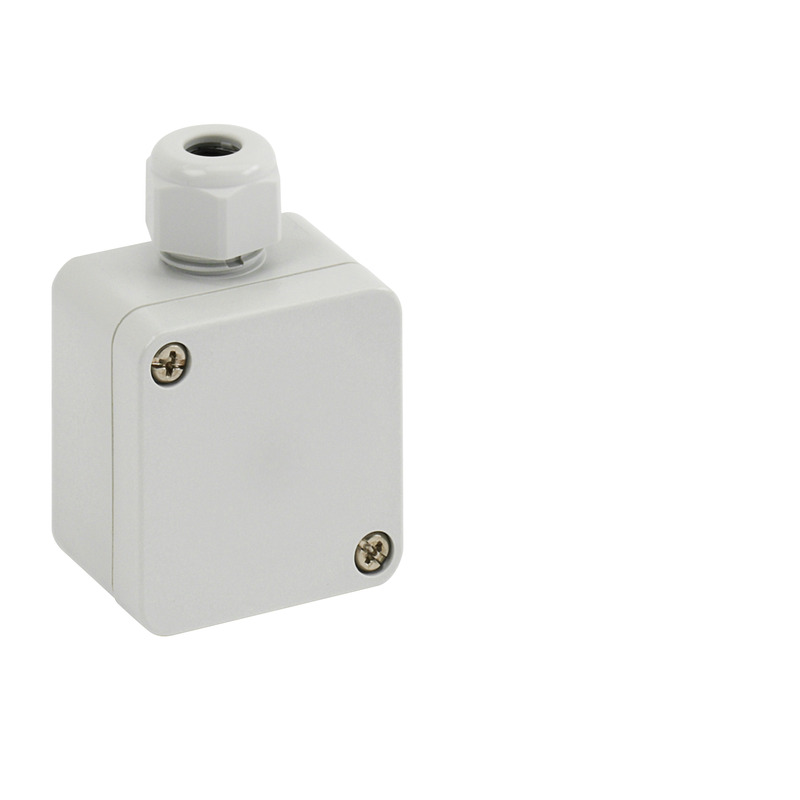

tyhjä kotelo

TK PC 55-4-v

Tuotenumero: 12945501 | Mitat: 52 x 50 x 35 mm

tyhjä kotelo, Suojaluokiteltu IP66, Polykarbonaatti, Sertifioitu DLG (ammoniakinkestävyys), DNV (luokka: laivat ja offshore-asennukset), U_i=690V AC, U_i=1000V DC, Sisäiset kiinnityspisteet, Teollisuuasennuksiin ja suojaisille ulkoalueille

Laatikko: Polykarbonaatti, harmaa, Kansi: Polykarbonaatti, lasikuituvahvistettu, harmaa, integroitu kaapeliläpivienti, Pg 11, Tiiveysalue 5 - 10 mm, (1 Sivuilla)

Löydä tukkukauppa

Sähköiset ominaisuudet

Nimellisjännite AC	690 V
Nimellisjännite DC	1000 V
Suojausluokka	II
Kotelointiluokka	IP66
UL Type Rating	4X, 12/12K

Värit

Pohja-osan väri	harmaa
Kannen väri	harmaa

Mitat

Leveys	52 mm
Pituus	50 mm
Korkeus	35 mm
Sisäkorkeus	24 mm
Paino	0.045 kg

Materiaalin ominaisuudet

UV-säteilyn kestävä	kyllä
Halogeeniton	kyllä
Syttyvyysluokka UL94: n mukaan	V2
Hehkulangan syttyvyys standardin EN 60695-2-11 mukaan	960 °C

Mekaaniset ominaisuudet

tiivistysväli vähintään	5 mm
tiivistysväli enintään	10 mm
Kiinnitystapa	Seinä-/kattoasennus
Iskunkestävyysluokka	IK08
Kansiruuvin vääntömomentti	1.2 Nm
Laajennettavissa	kyllä
Yläosan tyyppi	Kansi
Kiinnitys	Sisäiset kiinnityspisteet

Ympäristöolosuhteet

Max suhteellinen ilmankosteus 25°C:ssa	95 %
Max suhteellinen ilmankosteus 40°C:ssa	50 %
Ympäristön lämpötila min.	-35 °C
Ympäristön lämpötila max.	80 °C
Ympäristön lämpötila 24h	60 °C
Asennuspaikka	katettu ulkotila

Sales Information

EAN	4013902901234
Packing Unit Code	C62
ETIM Class	EC000261
Tullitariffinumero	85389099

Materiaali

Pohja-osan materiaali	Polykarbonaatti
Kannen materiaali	Polykarbonaatti, lasikuituvahvistettu
Tiivisteen materiaali	Polyuretaani
Kansiruuvin materiaali	Ruostumaton teräs V2A

Sertifikaatit

Tarkastusmerkintä	DLG (ammoniakinkestävyys)
Tarkastusmerkintä	DNV (luokka: laivat ja offshore-asennukset)
